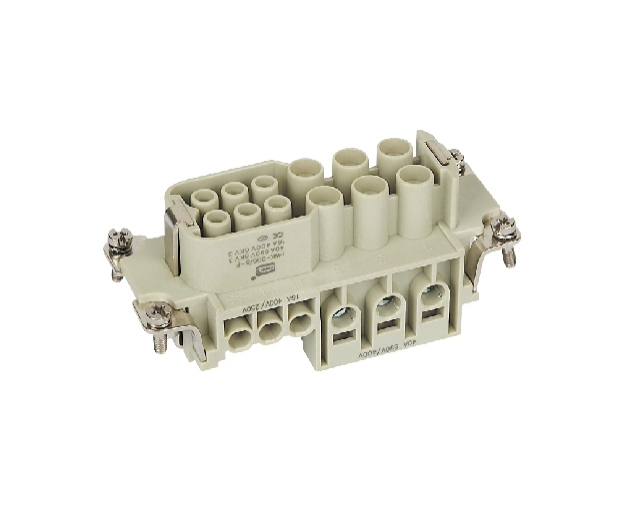

HWK-006/6-F
型號：HWK-006/6-F
貨號：2096062201
是否需要另外訂購冷壓針：否
產品部位：插芯
產品簡介：6芯 40A/16A 400/690V
資料下載：
HWK-006/6-F
產品詳情
| 插芯 | |
| 接插件針數 | 6/6+PE |
| 按照DIN EN 61984的電氣數據 | |
| 電力區 | |
| －額定電流 | 40A |
| －額定電壓 | 690V |
| －額定脈沖電壓 | 8kV |
| －污染程度 | 3 |
| 信號區 | |
| －額定電流 | 16A |
| －額定電壓 | 400V |
| －額定脈沖電壓 | 6kV |
| －污染程度 | 3 |
| 依據UL/CSA額定電壓 | 600/600V |
| 絕緣電阻 | ≥1010Ω |
| 材料 | 聚碳酸酯 |
| 工作溫度范圍 | -40℃...+125℃ |
| 阻燃等級（UL94） | V0 |
| 可拔插次數 | ≥500 |
| 插針 | |
| 材料 | 銅合金 |
| 表面處理 | 鍍銀 |
| 接線形式 | 螺絲連接 |
| 接觸電阻 | |
| －電力區 | ≤1mΩ |
| －信號區 | ≤1mΩ |
| 導線規格 | |
| －電力區 | |
| －mm2 | 4-10mm2 |
| －AWG | 12-8 |
| －信號區 | |
| －mm2 | 1-2.5mm2 |
| －AWG | 18-4 |
| 擰緊力矩 | |
| －電力區 | mm2 1.5 2.5 4 6 10 16 |
| N.m 1.2 2 3 3 3 3 | |
| －信號區 | 0.5N.m |
