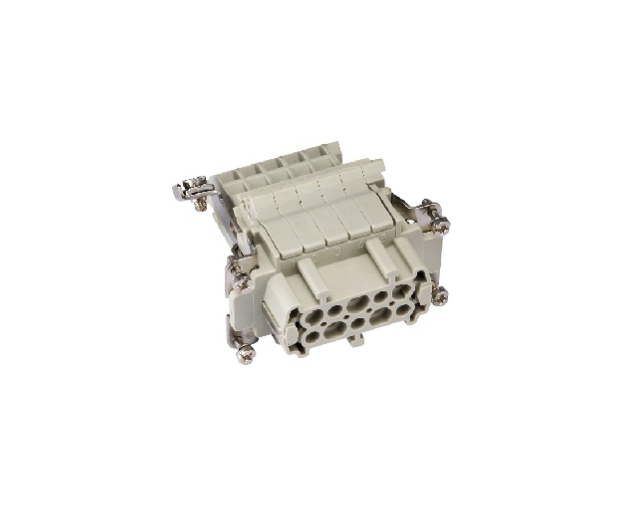

HEAV-010-FSL
型號：HEAV-010-FSL
貨號：2102103201
是否需要另外訂購冷壓針：否
產品部位：插芯
產品簡介：10芯 16A 500V 接地端在左邊 彈片連接
資料下載：
HEAV-010-FSL
產品詳情
| 插芯 | |
| 接插件針數 | 10+PE |
| 按照DIN EN 61984的電氣數據 | |
| -額定電流 | 16A |
| -額定電壓 | 500V |
| -額定脈沖電壓 | 6KV |
| -污染程度 | 3 |
| -當污染等級2時的參數 | 16A 400/690V 6KV 2 |
| 依據UL/CSA額定電壓 | 600V |
| 絕緣電阻 | ≥1010Ω |
| 材料 | 聚碳酸酯 |
| 工作溫度范圍 | -40℃...+125℃ |
| 阻燃等級（UL94） | V0 |
| 可拔插次數 | ≥500 |
| 插針 | |
| 材料 | 銅合金 |
| 表面處理 | |
| -接合側 | 鍍銀 |
| -接線側 | 鍍錫 |
| 接觸電阻 | ≤4mΩ |
| 螺釘連接 | |
| --mm2 | 0.2-2.5mm2 |
| --AWG | 24-14 |
| --擰緊/檢測力矩 | 0.5Nm |
| 終端角夾 | |
| --mm2 | 0.14-2.5mm2 |
| --AWG | 26-14 |
